آماده‌سازی چاه برای تولید یا تزریق • راهنمای فنی تجهیزات
ابزار تکمیل چاه، پکر، آویز و کنترل جریان
تکمیل چاه ترکیب ابزارهایی است که مسیر تولید/تزریق، آب‌بندی و دسترسی بعدی را فراهم می‌کنند. سازگاری هندسه، ماده، فشار، دما و روش نصب باید برای کل رشته کنترل شود. امکان بازیابی و تعمیر آینده باید از مرحله انتخاب لحاظ شود.

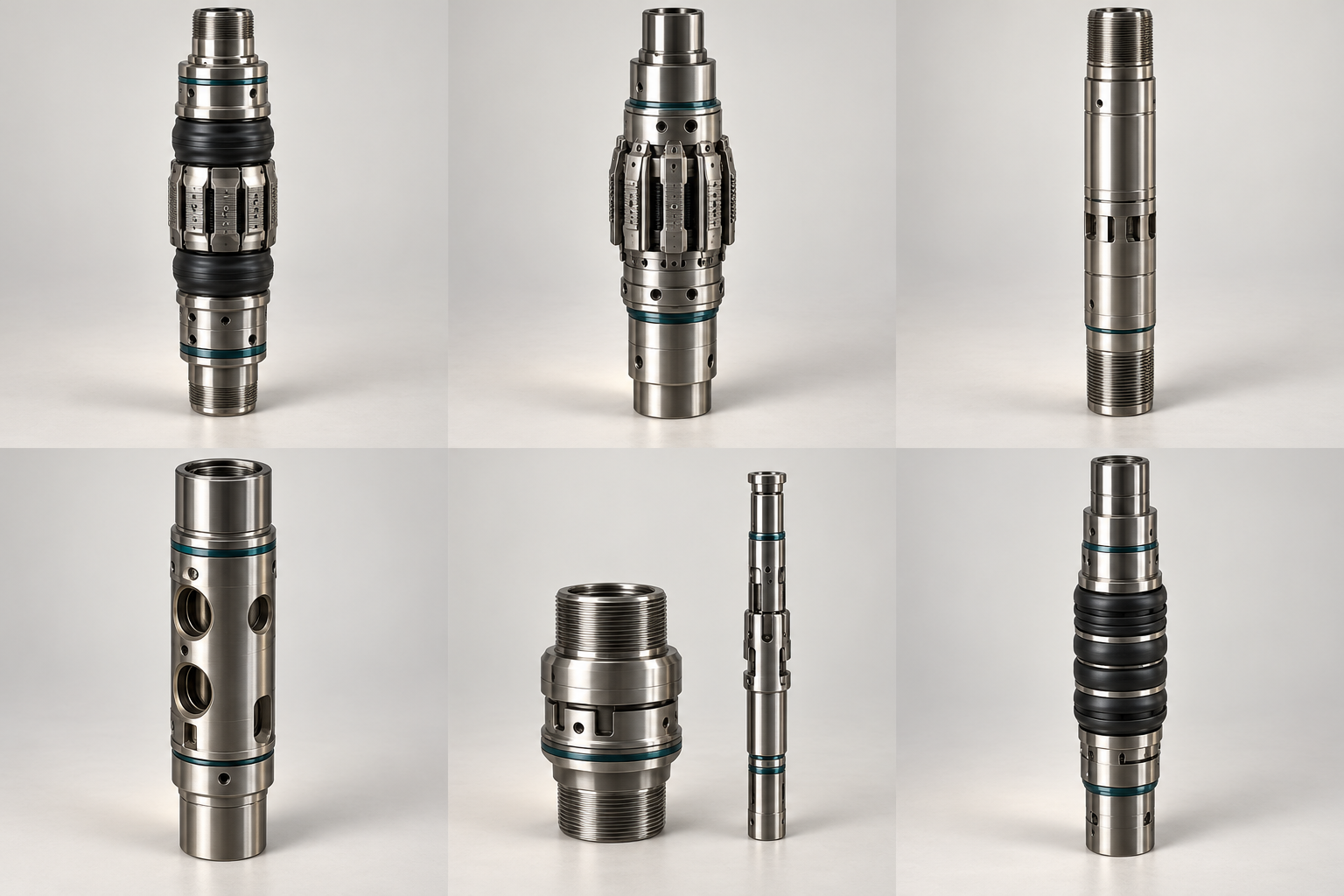

تصاویر این صفحه، تصویرسازی مفهومی تولیدشده با هوش مصنوعی هستند. شکل واقعی، اجزا و ابعاد هر مدل باید از تصویر و دیتاشیت سازنده همان محصول بررسی شود؛ این تصاویر نقشه فنی یا مدرک شناسایی کالا نیستند.
ابزارها، کاربرد و داده موردنیاز
پکر
Permanent / Retrievable Packerفضای حلقوی را در موقعیت طراحی‌شده آب‌بندی می‌کند. انتخاب نوع دائمی یا بازیافت‌پذیر به طراحی و برنامه عمر چاه بستگی دارد.
داده‌های مهم برای استعلام: سایز/وزن جداری؛ ΔP؛ دما؛ Set؛ Retrieve
آویز آستری
Liner Hangerوزن Liner را در رشته میزبان پشتیبانی می‌کند؛ اجزای تنظیم، آب‌بندی و نصب باید با طرح رشته هماهنگ شوند.
داده‌های مهم برای استعلام: سایز دو رشته؛ بار؛ روش تنظیم؛ Seal
شیر ایمنی درون‌چاهی
Subsurface Safety Valve — SSSVبرای قطع جریان در شرایط تعریف‌شده سیستم ایمنی به کار می‌رود. نوع کنترل، Fail-safe و حدود کاربرد باید روشن باشد.
داده‌های مهم برای استعلام: فشار/دما؛ اتصال؛ کنترل‌لاین؛ Bore؛ آزمون
اسلیو کشویی
Sliding Sleeve / SSDارتباط جریان در موقعیت طراحی‌شده رشته را باز یا بسته می‌کند. پروفیل ابزار جابه‌جایی و نحوه عملکرد باید دقیقاً سازگار باشند.
داده‌های مهم برای استعلام: پروفیل؛ Seal bore؛ ΔP؛ جهت حرکت؛ ماده
نیپل و قفل
Landing Nipple / Lock Mandrelمحل استقرار و نگهداشت ابزارهای کنترل جریان سازگار را فراهم می‌کنند. اندازه اسمی به‌تنهایی سازگاری پروفیل را ثابت نمی‌کند.
داده‌های مهم برای استعلام: پروفیل دقیق؛ No-go؛ ID؛ Rating؛ ابزار نصب
مجموعه آب‌بند و جبران طول
Seal Assembly / PBR / Expansion Jointآب‌بندی و در طرح مناسب، تحمل تغییر طول رشته را فراهم می‌کند. فضای حرکت و بار حرارتی باید در محاسبات لحاظ شود.
داده‌های مهم برای استعلام: Seal bore؛ Stroke؛ فشار؛ دما؛ بار؛ ماده
جدول مشخصات فنی برای استعلام
مقادیر باید برای تجهیز و پروژه واقعی تکمیل شوند؛ هیچ مقدار خالی، تأیید عمومی سازگاری محسوب نمی‌شود.
| موضوع | واحد یا شناسه | پرسش فنی خریدار |
|---|---|---|
| گذر | Minimum ID / drift | ابزار مداخله آینده باید عبور کند |
| شرایط | Pressure / temperature / ΔP | Rating برای ترکیب واقعی بار و محیط |
| مواد | Alloy / elastomer / fluids | سازگاری با سیال تولید، تزریق و تحریک |
| نصب | Setting / running interfaces | ابزار نصب، کنترل‌لاین و پروفیل‌ها |
| بازیابی | Retrieval / contingency | راه بازیابی، Milling و برنامه جایگزین |
| تأیید | Qualification / traceability | سطح تأیید برای همان مدل و ترکیب مواد |
چگونه گزینه‌ها را مقایسه کنیم؟
پکر بازیافت‌پذیر همیشه در همه شرایط قابل‌بازیابی نمی‌ماند؛ روش و محدودیت Retrieve را بررسی کنید. تغییر ماده یا آب‌بند می‌تواند دامنه تأیید محصول را تغییر دهد. ادعای تطابق با برند دیگر باید با Drawing و تأیید Interface اثبات شود.
نمونه متن استعلام فنی
قلم: Packer؛ سایز و وزن جداری، OD/ID رشته و اتصال: مشخص؛ فشار تفاضلی، دما و سیالات: طبق طراحی؛ روش نصب و بازیابی: مشخص. پیشنهاد شامل Envelope عملکرد، Drawing، Qualification، ابزار نصب/بازیابی و Spare kit باشد.
مدارک و کنترل کیفیت
ردیابی مواد و آب‌بند، بررسی گزارش Qualification مرتبط، تست عملکرد و فشار طبق برنامه، کنترل پروفیل و گذر؛ استاندارد و Validation grade پکر برای همان مدل بررسی شود.
نمونه خواندن داده یک مدل مشخص
اعداد زیر از صفحات همان مدل‌ها نقل شده‌اند. مناسب‌بودن برای پروژه، محدوده هم‌زمان فشار و دما، ماده و نسخه محصول باید جدا با سازنده تأیید شود.
| مدل معرفی‌شده | داده اعلامی صفحه سازنده | دامنه و مرجع |
|---|---|---|
| QL Conventional Sealbore Packer | 10,000 psi [69 MPa]؛ 325°F [163°C] اعلام Validation: ISO 14310 / API 11D1 V3 | مدل پکر دائمی Sealbore؛ SLB — QL Conventional Sealbore Packer |
| QUANTUM Gravel-Pack Packer | 6,000 psi [41 MPa] | مدل پکر بازیافت‌پذیر برای کاربرد Gravel-pack؛ SLB — QUANTUM Gravel-Pack Packer |
تکمیل مشخصات خرید یا سفارش ساخت
مطالعه مرتبط
- لوله جداری، آستری، مغزی و اتصالات OCTG
- تجهیزات سیمان‌کاری، Float و Centralizer
- وایرلاین، اسلیک‌لاین و کویل‌تیوبینگ
منابع و حدود استفاده
تعریف و کاربرد ابزارها به‌صورت خلاصه مستقل از منابع زیر تدوین شده‌اند. جدول مشخصات درخواستی، پرسش‌های خرید و نمونه استعلام، جمع‌بندی تحریریه ریگ‌یار هستند. عدد یک محصول به همه مدل‌ها تعمیم داده نمی‌شود. این محتوا جای دیتاشیت سازنده و طراحی مصوب پروژه را نمی‌گیرد.
