جداسازی نواحی و استقرار جداری • راهنمای فنی تجهیزات
تجهیزات سیمان‌کاری، Float و Centralizer
تجهیزات سیمان‌کاری باید با رشته جداری، سیال، مسیر جابه‌جایی و برنامه ایزولاسیون هماهنگ شوند. Centralizer بر موقعیت رشته در چاه اثر می‌گذارد؛ Float و Plug در کنترل و جداسازی جابه‌جایی سیالات نقش دارند. این تجهیزات جای طراحی دوغاب و برنامه سیمان‌کاری را نمی‌گیرند.

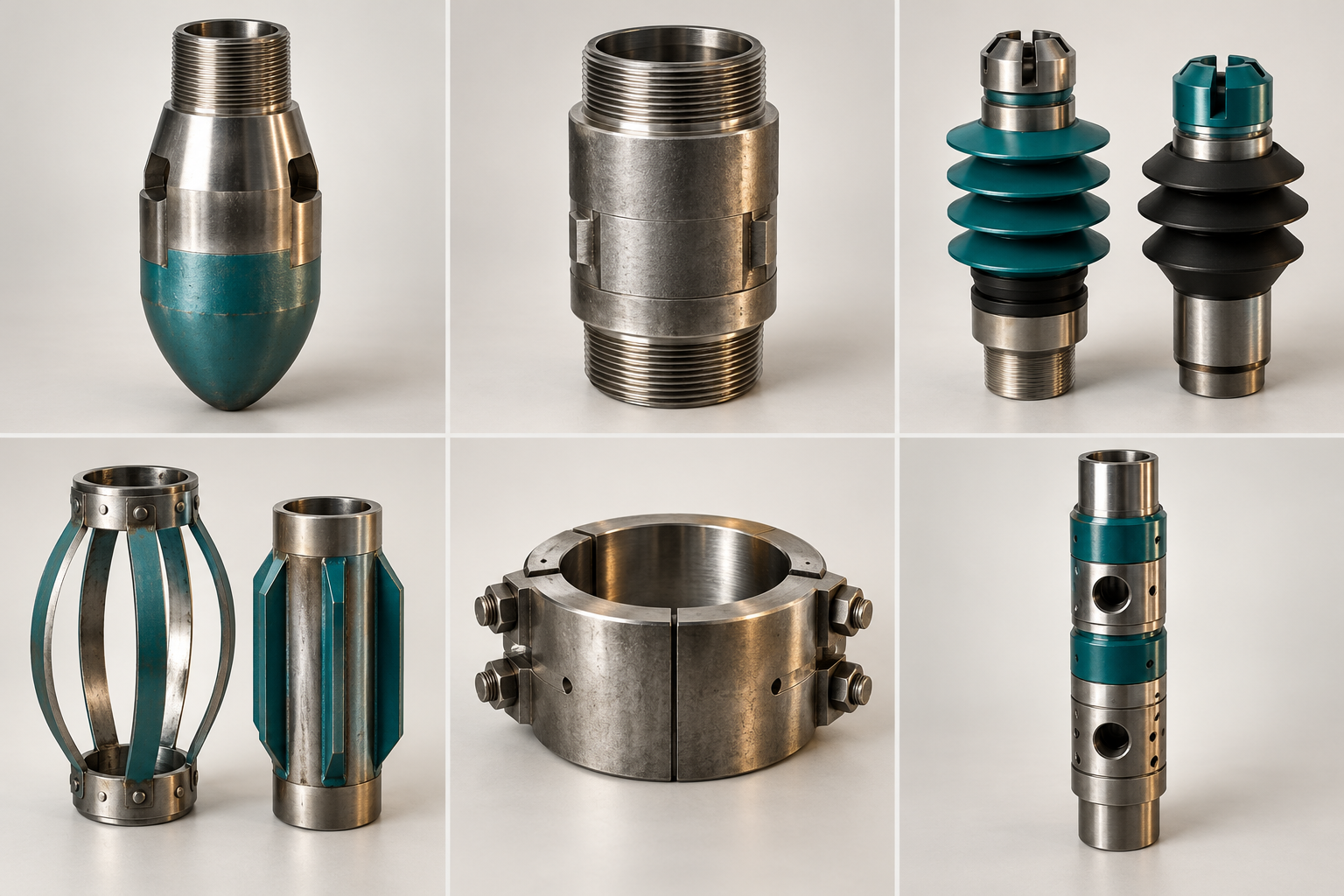

تصاویر این صفحه، تصویرسازی مفهومی تولیدشده با هوش مصنوعی هستند. شکل واقعی، اجزا و ابعاد هر مدل باید از تصویر و دیتاشیت سازنده همان محصول بررسی شود؛ این تصاویر نقشه فنی یا مدرک شناسایی کالا نیستند.
ابزارها، کاربرد و داده موردنیاز
کفشک شناور
Float Shoeدر انتهای رشته و در طراحی مناسب به هدایت و جلوگیری از جریان برگشتی کمک می‌کند. Bore و مواد داخلی با عملیات بعدی تطبیق داده می‌شوند.
داده‌های مهم برای استعلام: سایز جداری؛ وزن/رزوه؛ فشار؛ ماده داخلی
طوقه شناور
Float Collarدر محل طراحی‌شده رشته نصب می‌شود و با Plug و دیگر اجزا هماهنگ است. قابلیت نگهداشت برگشت باید برای شرایط کاربرد تأیید شود.
داده‌های مهم برای استعلام: سایز؛ اتصال؛ Valve؛ فشار؛ Plug interface
پلاگ سیمان
Cementing Plugبرای جداسازی و جابه‌جایی سیالات در طرح متناسب استفاده می‌شود. نوع بالا/پایین و ابعاد با رشته و سیستم Launch تطبیق می‌یابد.
داده‌های مهم برای استعلام: سایز؛ جنس؛ نوع؛ فشار؛ Head سازگار
مرکزی‌کننده
Bow-Spring / Rigid Centralizerفاصله و موقعیت رشته نسبت به دیواره چاه را بهبود می‌دهد. تعداد و فاصله نصب از تحلیل Standoff و کشش/گشتاور می‌آید.
داده‌های مهم برای استعلام: سایز؛ Restoring/starting force؛ OD؛ طراحی
استاپ کالر
Stop Collarبرای محدودکردن حرکت Centralizer روی رشته طبق طراحی استفاده می‌شود. روش نصب و ظرفیت نگهداشت باید مناسب باشند.
داده‌های مهم برای استعلام: OD لوله؛ نوع؛ Holding force؛ اتصال
ابزار سیمان‌کاری مرحله‌ای
Stage Cementing Toolامکان اجرای مراحل سیمان‌کاری در آرایش طراحی‌شده را فراهم می‌کند. مکانیزم بازوبست و Pressure envelope برای همان مدل مشخص می‌شود.
داده‌های مهم برای استعلام: اندازه؛ فشار؛ فعال‌سازی؛ پورت؛ وضعیت نهایی
جدول مشخصات فنی برای استعلام
مقادیر باید برای تجهیز و پروژه واقعی تکمیل شوند؛ هیچ مقدار خالی، تأیید عمومی سازگاری محسوب نمی‌شود.
| موضوع | واحد یا شناسه | پرسش فنی خریدار |
|---|---|---|
| رشته | Casing size / weight / thread | سازگاری ابعادی و اتصال |
| دوغاب | Density / chemistry / temperature | تأثیر بر آب‌بند و قطعات داخلی |
| جابه‌جایی | Flow / differential pressure | حدود مجاز تجهیزات در هر مرحله |
| مرکزی‌سازی | Standoff / drag | طرح تعداد و فاصله بر مبنای چاه |
| عبور بعدی | Drill-out / drift | مواد داخلی و محدودیت عملیات بعدی |
| پذیرش | Qualification / test | مدارک عملکرد برای شرایط انتخاب‌شده |
چگونه گزینه‌ها را مقایسه کنیم؟
Centralizer سخت و فنری پاسخ مکانیکی متفاوت دارند. تعداد بیشتر بدون تحلیل می‌تواند نیروی رانش و گشتاور را افزایش دهد. Plug، Float Collar و Cementing Head باید به‌عنوان اجزای یک سیستم بررسی شوند.
نمونه متن استعلام فنی
قلم: Float Shoe/Collar و Plug؛ سایز، وزن و رزوه جداری: مشخص؛ نوع دوغاب، دما و نیاز Drill-out: پیوست؛ حدود فشار تفاضلی: از طراحی. پیشنهاد شامل Drawing، سازگاری اجزا، Qualification و گزارش آزمون باشد.
مدارک و کنترل کیفیت
کنترل ابعاد و رزوه، ردیابی، آزمون Valve/Plug طبق برنامه و مدارک Centralizer؛ دستور نصب و Limitها از همان سازنده اخذ شود.
تکمیل مشخصات خرید یا سفارش ساخت
مطالعه مرتبط
- لوله جداری، آستری، مغزی و اتصالات OCTG
- ابزار تکمیل چاه، پکر، آویز و کنترل جریان
- سیالات حفاری، کنترل جامدات و مدیریت پسماند
منابع و حدود استفاده
تعریف و کاربرد ابزارها به‌صورت خلاصه مستقل از منابع زیر تدوین شده‌اند. جدول مشخصات درخواستی، پرسش‌های خرید و نمونه استعلام، جمع‌بندی تحریریه ریگ‌یار هستند. عدد یک محصول به همه مدل‌ها تعمیم داده نمی‌شود. این محتوا جای دیتاشیت سازنده و طراحی مصوب پروژه را نمی‌گیرد.
