اندازه‌گیری جریان و رفتار چاه • راهنمای فنی تجهیزات
آزمایش چاه، جداکننده و نمونه‌برداری
تجهیزات آزمایش چاه، جریان را کنترل و فازها را برای اندازه‌گیری و نمونه‌برداری آماده می‌کنند. محدوده فشار و دبی، ترکیب سیال، ماسه و هدف داده باید از ابتدای انتخاب مشخص باشند. کیفیت داده به کل سیستم اندازه‌گیری و شرایط نمونه بستگی دارد.

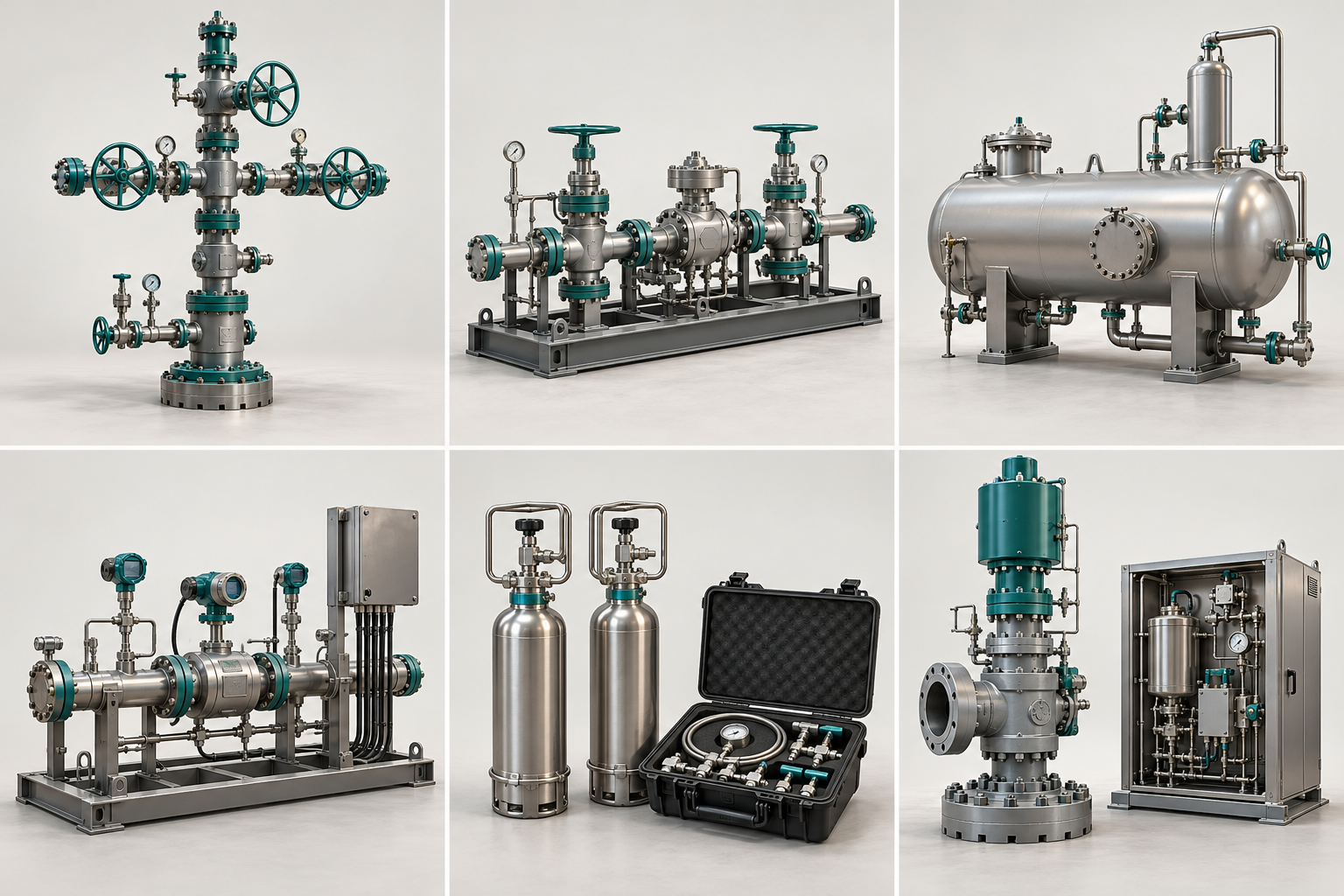

تصاویر این صفحه، تصویرسازی مفهومی تولیدشده با هوش مصنوعی هستند. شکل واقعی، اجزا و ابعاد هر مدل باید از تصویر و دیتاشیت سازنده همان محصول بررسی شود؛ این تصاویر نقشه فنی یا مدرک شناسایی کالا نیستند.
ابزارها، کاربرد و داده موردنیاز
فلوهد
Flowhead / Test Treeدر آرایش آزمایش، دسترسی و کنترل سطحی رشته را فراهم می‌کند. Interfaces و عملگرها با سامانه چاه هماهنگ می‌شوند.
داده‌های مهم برای استعلام: فشار؛ Bore؛ بار؛ شیر؛ اتصال؛ کنترل
منیفولد چوک آزمایش
Well Test Choke Manifoldجریان را پیش از تجهیزات پایین‌دست کنترل و فشار را کاهش می‌دهد. فرسایش، افت دما و ظرفیت چوک در انتخاب مهم‌اند.
داده‌های مهم برای استعلام: فشار؛ دبی؛ Trim؛ Cv؛ ماسه؛ کنترل
جداکننده سه‌فازی
Three-Phase Test Separatorدر شرایط مناسب، گاز، نفت و آب را برای اندازه‌گیری و نمونه‌برداری جدا می‌کند. دامنه کارکرد و عدم قطعیت اندازه‌گیری باید معلوم باشد.
داده‌های مهم برای استعلام: فشار/دما؛ ظرفیت هر فاز؛ کف؛ ماسه؛ اندازه‌گیری
بسته سنجش و ثبت داده
Flowmeter / Pressure-Temperature / DAQپارامترهای آزمایش را اندازه‌گیری و ثبت می‌کند. Range، شرایط مرجع و هم‌زمانی داده در اعتبار گزارش اثر دارند.
داده‌های مهم برای استعلام: رنج؛ دقت؛ نرخ نمونه؛ کالیبراسیون؛ واحد
سیلندر و تجهیزات نمونه‌برداری
Pressurized Sample Cylinder / Sampling Kitنمونه سیال را برای بررسی آزمایشگاهی فراهم می‌کند. حفظ فشار و شرایط فازی و ردیابی نمونه اهمیت دارد.
داده‌های مهم برای استعلام: فشار؛ حجم؛ جنس؛ روش نمونه؛ شناسه
سامانه ایمنی و توقف
Surface Safety Valve / ESD Packageایزولاسیون و توقف را در منطق تعریف‌شده سیستم آزمایش پشتیبانی می‌کند؛ Cause-and-effect باید با طرح پروژه منطبق باشد.
داده‌های مهم برای استعلام: فشار؛ Fail state؛ زمان پاسخ طراحی؛ سیگنال
جدول مشخصات فنی برای استعلام
مقادیر باید برای تجهیز و پروژه واقعی تکمیل شوند؛ هیچ مقدار خالی، تأیید عمومی سازگاری محسوب نمی‌شود.
| موضوع | واحد یا شناسه | پرسش فنی خریدار |
|---|---|---|
| ظرفیت | Gas / oil / water rates | شرایط استاندارد و واقعی جریان مشخص باشند |
| سیال | H₂S / CO₂ / solids / foam | سازگاری مواد، کنترل ماسه و کیفیت جداسازی |
| فشار و دما | Working envelope | بالادست/پایین‌دست و حالات گذرا |
| اندازه‌گیری | Uncertainty / calibration | دامنه کارکرد، روش و گواهی‌ها |
| نمونه | PVT / phase / chain of custody | شناسه، زمان و شرایط برداشت |
| ایمنی | P&ID / ESD / relief | آرایش و حفاظت طبق طراحی پروژه |
چگونه گزینه‌ها را مقایسه کنیم؟
ظرفیت اسمی جداکننده در یک شرایط را به همه فشارها و نسبت‌های گاز–مایع تعمیم ندهید. وجود فلومتر، صحت داده را به‌تنهایی تضمین نمی‌کند؛ شرایط نصب، کالیبراسیون و کیفیت جداسازی نیز بررسی شوند.
نمونه متن استعلام فنی
خدمت/تجهیز: Surface Well Test؛ دبی گاز، نفت و آب و شرایط مرجع: مشخص؛ فشار/دما، ماسه و سیال ترش: پیوست. پیشنهاد شامل P&ID، Envelope، منطق ESD، دستگاه‌ها و کالیبراسیون، نمونه‌برداری و گزارش نهایی باشد.
مدارک و کنترل کیفیت
مدارک اجزای فشاربر، آزمون و سرویس، کالیبراسیون ابزار اندازه‌گیری، منطق ESD و گزارش QC داده؛ برنامه دفع/بازیافت جریان و پسماند به پروژه متصل شود.
